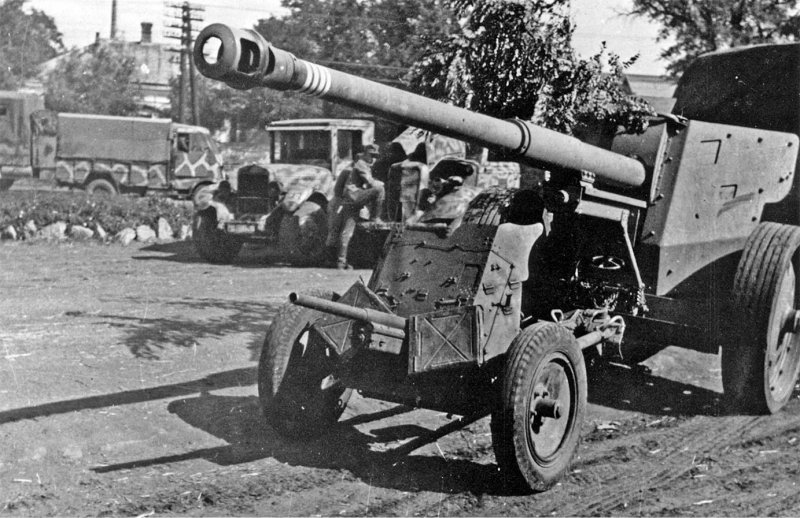

Протягом перших місяців війни на Східному фронті німці захопили кілька сотень радянських 76-мм дивізійних гармат Ф-22 (обр
Протягом перших місяців війни на Східному фронті німці захопили кілька сотень радянських 76-мм дивізійних гармат Ф-22 (обр.1936г.). Спочатку німці використовували їх в оригінальному вигляді в якості польових знарядь, привласнили їм назву 7,62 cm FR296 (r).
Це знаряддя спочатку проектувалося В.Г. Грабіним під потужний снаряд з гільзою пляшкової форми. Однак надалі, на вимогу військових було перероблено під снаряд «трёхдюмовкі». Таким чином, ствол і камора знаряддя мали великий запас міцності.


До кінця 1941 року був розроблений проект модернізації Ф-22 в протитанкову гармату 7,62 cm Pak 36 (r).


У гарматі була розточена камора, що дозволило замінити гільзу. Радянська гільза мала довжину 385,3 мм і діаметр фланця 90 мм, нова німецька гільза була довгою 715 мм з діаметром фланця 100 мм. Завдяки цьому метальний заряд був збільшений в 2,4 рази.
Для зменшення сили віддачі німці встановили дуловий гальмо.
У Німеччині обмежили кут піднесення 18 град, цілком достатнім для протитанкової гармати. Крім того, були модернізовані противідкатні пристрої, зокрема був виключений механізм змінного відкату. Органи управління перенесені на одну сторону.


Боєкомплект 7,62 cm Pak 36 (r) становили німецькі постріли з осколково-фугасними, бронебійними каліберного і кумулятивними снарядами. Які не підходили до німецьких знарядь. Бронебійний снаряд, випущений з початковою швидкістю-720 м / с пробивав на дистанції 1000 метрів по нормалі - 82 мм броню. Підкаліберний мав швидкість 960 м / с на 100 метрах пробивав - 132 мм.
Перероблена Ф-22 з новим боєкомплектом до початку 1942р. стала кращою німецькою протитанковою гарматою, а в принципі можна вважати і кращої протитанковою гарматою в світі. Ось тільки один приклад: 22, липня 1942р. в битві біля Ель-Аламейна (Єгипет) розрахунок гренадера Г.Хальма з 104-го гренадерського полку пострілами з Pak 36 (r) в перебігу декількох хвилин знищив дев'ять англійських танків.


Перетворення ж таки не дуже вдалою дивізійної гармати в чудову протитанкову було підсумком геніального мислення німецьких конструкторів, просто німці йшли здоровому глузду.
У 1942р. німці переробили 358 одиниць Ф-22 в 7,62 cm Pak 36 (r), в 1943г.- ще 169 і в 1944р-33.
Трофеєм німців стала не тільки дивизионная гармата Ф-22, але і її капітальна модернізація - 76-мм Ф-22 УСВ (обр.1936г.)
Невелике число знарядь Ф-22 УСВ було перероблено в протитанкові гармати, які отримали назви 7,62 cm Pak 39 (r). Гармата отримала дуловий гальмо, в результаті чого довжина її стовбура збільшилася з 3200 до 34800. Камора була розточена, і з неї можна було стріляти пострілами від 7,62 cm Pak 36 (r), вага гармати виріс з 1485 до 1610 кг. До березня 1945р. вермахт мав всього 165 переробленими трофейними протитанковими гарматами Pak 36 (r) і Pak 39 (r).


Знаряддя у відкритій рубці встановлювалося на шасі легкого танка Pz Kpfw II. Дана ПТ САУ отримала позначення 7,62 cm Pak 36 auf Pz.IID Marder II (Sd.Kfz.132). У 1942 заводом Alkett в Берліні виготовлено 202 САУ. САУ на на шасі легкого танка Pz Kpfw 38 (t) отримала позначення 7,62 cm Pak 36 auf Pz.38 (t) Marder III (Sd.Kfz.139). У 1942 заводом BMM в Празі виготовлено 344 САУ, в 1943 з проходять капітальний ремонт танків Pz Kpfw 38 (t) переобладнано ще 39 САУ.
7,5 сm Pak 41 розроблено компанією «Krupp AG» в 1940 році. Знаряддя спочатку конкурувало (розроблялося паралельно) з 7,5 см PaK 40. Протитанкова гармата створювалося як знаряддя з підвищеною швидкістю бронебійного снаряда.
При створенні снарядів були використані вольфрамові сердечники, які підвищували бронепробиваемость.


Ця гармата ставилася до гармат з конічним каналом стовбура. Калібр його змінювався від 75-мм у казенника до 55-мм у дульного зрізу. Снаряд забезпечувався м'ятими провідними пасками.


Знаряддя завдяки своїм особливостям мало високими показниками ефективного застосування - снаряд володів швидкість 1200 м / с пробивав по нормалі150 мм гомогенної броні на відстані в 900 метрів. Ефективна дальність застосування - 1,5 кілометра.
Незважаючи на високі показники, випуск 7,5 сm Pak 41 був припинений в 1942 році.
Всього виготовлено 150 штук. Причинами припинення виробництва стали складність виробництва і нестача вольфраму для снарядів.
Створену фірмою Rheinmetall в самому кінці війни 8 cm PAW 600 по праву можна назвати першою гладкоствольної протитанковою гарматою стріляє оперена снарядами.
Її родзинкою була система двох камер високого і низького тиску. Унітарний патрон кріпився до важкої сталевий перегородці з маленькими прорізами, повністю закривала отвір ствола.
При пострілі всередині гільзи під дуже великим тиском запалало пальне, і утворився газ проникав через отвори в перегородці, утримуваної на місці одним спеціальним штифтом, заповнюючи весь обсяг перед міною. Коли тиск досягало 1200кг / см.кв (115 кПа) в комори високого тиску, тобто всередині гільзи, а за перегородкою в комори низького тиску - 550 кг / см. кв (52кПа), то штифт ламався, і снаряд вилітав зі стовбура. Таким способом вдавалося вирішити раніше нездійсненне завдання-поєднати легкий ствол з порівняно високою початковою швидкістю.
Зовні 8 cm PAW 600 нагадувала класичну протитанкову гармату. Стовбур складався з труби-моноблока і казенника. Затвор - напівавтоматичний вертикальний клиновий. Гальмо відкату і накатник перебували в колисці під стовбуром. Лафет мав трубчасті станини.


Основним пострілом гармати був патрон Wgr.Patr.4462 з кумулятивним снарядом 8 см Pwk.Gr.5071. Вага патрона7 кг, довжина 620 мм. Вага снаряда 3,75 кг, вага ВВ 2,7 кг, вага метальної заряду 0,36 кг.
При початковій швидкості 520 м / с на дистанції 750 м половина снарядів потрапляла в мішень площею 0,7х0,7 м. За нормалі снаряд Pwk.Gr.5071 пробивав 145-мм броню. Крім того, було випущено невелику кількість патронів з ОФ снарядами. Таблична дальність стрільби ОФ снарядом 1500 м.
Серійне виробництво 8-см гармати велося фірмою «Вольф» в Магдебурзі. Перша партія з 81 знаряддя була відправлена ​​на фронт в січні 1945году. Всього фірма «Вольф» здала в 1944году 40 знарядь і ще 220 знарядь в 1945году.
Для 8-см гармати в 1944году було виготовлено 6000 кумулятивних снарядів, а в 1945году - ще 28800.
К1 березня 1945р. вермахт мав 155 гарматами 8 cm PAW 600, з яких 105 було на фронті.
В силу свого пізнього появи і нечисленності, знаряддя не вплинула на хід війни.
З огляду на чудові протитанкові можливості 88-мм зенітних гармат, знаменитих «Ахт-Ахт», німецьке військове керівництво вирішило створити спеціалізоване протитанкова гармата в цьому калібрі. У 1943 році, фірмою Krupp, з використанням деталей зенітного Flak 41, було створено протитанкова гармата 8,8 cm Pak 43.
Необхідність дуже потужною протитанкової гармати диктувалася постійно збільшується бронезащитой танків країн антигітлерівської коаліції. Іншим стимулом була нестача вольфраму, що використовувався тоді як матеріал для сердечників подкалиберних снарядів 75-мм гармати Pak 40. Споруда більш потужного знаряддя відкривала можливості по ефективному поразки сільнобронірованних цілей звичайними сталевими бронебійними снарядами.
Знаряддя продемонструвало видатні показники бронепробиваемости. Бронебійний снаряд з початковою швидкістю-1000 м / с, на дистанції 1000 метрів, при куті зустрічі 60 градусів - пробивав 205 мм броню. Вона без проблем вражала будь-який танк союзників в лобову проекцію на всіх розумних дистанціях бою. Досить ефективним виявилося дію 9,4 кг осколково-фугасної снаряда.
У той же час знаряддя з бойовою масою близько 4500 кг було громіздким і маломанёвренним, для його транспортування були потрібні спеціальні гусеничні тягачі. Це сильно нівелювало його бойову цінність.


Спочатку Pak 43 монтувалася на спеціалізованому лафеті, успадкованому від зенітної гармати. Згодом з метою спрощення конструкції і зменшення габаритів її коливається частина була змонтована на лафеті 105-мм польової гаубиці leFH 18, подібному за типом з лафетом 75-мм протитанкової гармати Pak 40. Цей варіант отримав позначення Pak 43/41.


Цю гармату можна назвати найзнаменитішою і ефективної німецької протитанковою гарматою Другої світової війни.


Першими цю гармату отримали спеціалізовані протитанкові дивізіони. В кінці 1944 року гармати стали надходити на озброєння артилерійських корпусів. Через складну технології виробництва і високу вартість було випущено всього 3502 таких знаряддя.
На базі Pak 43 були розроблені танкова гармата KwK 43 і гармата для самохідно-артилерійських установок (САУ) StuK 43. Цими знаряддями озброювалися важкий танк PzKpfw VI Ausf B «Tiger II» ( «Королівський тигр»), винищувачі танків «Фердинанд» і «Ягдпантера», легкобронірованная протитанкова САУ «Nashorn».
У 1943 році фірми Krupp і Rheinmetall на базі 128-мм зенітки FlaK 40 спільно розробили надпотужну протитанкова гармата з довжиною ствола в 55 калібрів. Нове знаряддя отримало індекс 12,8 сm PaK 44 L / 55. Оскільки на лафет звичайної протитанкової гармати такий гігантський стовбур встановити можливим не представлялося, фірма «Мейланд», яка спеціалізувалася на виробництві трейлерів, сконструювала для гармати особливий тривісний лафет з двома парами коліс попереду і однієї ззаду. При цьому високий профіль знаряддя довелося зберегти, що робило гармату вкрай помітною на місцевості. Вага знаряддя в бойовому положенні перевищив 9300 кг.


Частина гармат встановлювалася на лафет французької 15,5 сm K 418 (f) і радянської 152-мм гаубиці гармати зразка 1937 роки (МЛ-20).


128-мм протитанкова гармата була самим потужні знаряддям цього класу Другої світової війни. Бронепробиваемость знаряддя виявилася надзвичайно великий - за деякими оцінками як мінімум до 1948 року в світі не було танка, здатного витримати влучення її 28-кг снаряда.
Бронебійний снаряд масою 28,3 кг, залишав ствол зі швидкістю 920 м / с, забезпечував на дистанції 1500 метрів пробиття 187 мм броні.
Серійне виробництво розпочато в кінці 1944 року. Гармата надходила на озброєння важких моторизованих дивізіонів РГК, часто використовувалася як корпусні гармата. Всього було вироблено 150 знарядь.
Низька захищеність і мобільність знаряддя змусило німців пропрацювати варіант установки його на самохідне шасі. Така машина була створена в 1944 році на базі важкого танка «Королівський тигр» і отримала назву «Ягдтигр». З гарматою PaK 44, що змінила, відповідно, індекс на StuK 44, він став найпотужнішою протитанкової САУ Другої світової війни - зокрема, отримані свідоцтва про поразку танків «Шерман» з відстані понад 3500 метрів в лобовій проекції.
Пророблялися також варіанти використання знаряддя в танках. Зокрема, знаменитий досвідчений танк «Маус» мав на озброєнні саме PaK 44 в дуплексі з 75-мм гарматою (в танковому варіанті гармата іменувалася KwK 44). Також планувалося встановити гармату і на досвідчений надважкий танк E-100.
Незважаючи на свій непідйомний вага і величезні габарити 12,8 cm PaK 44 справило велике враження радянське командування. У ТТЗ післявоєнних важких радянських танків зазначалася умова витримувати обстріл з цього знаряддя в лобовій проекції.
Першим танком, здатним витримати обстріл з PaK 44, став в 1949 році досвідчений радянський танк ИС-7.
Оцінюючи німецьку протитанкову артилерію в цілому, слід зазначити наявність в її складі великої кількості знарядь різних типів і калібрів. Що, безсумнівно, утрудняло постачання боєприпасами, ремонт, обслуговування та підготовку розрахунків знарядь. У той же час німецька промисловість зуміла забезпечити в більших обсягах випуск знарядь і снарядів. В ході війни були розроблені і запущені в серійне виробництво знаряддя нових типів, здатні ефективно протистояти танкам союзників.
Броня наших середніх і важких танків, яка в перші роки війни цілком забезпечувала надійний захист від німецьких снарядів, до літа 1943 р стала явно недостатньою. Наскрізні поразки стали масовими. Пояснюється це збільшеною потужністю німецької протитанкової і танкової артилерії. Німецькі протитанкові і танкові гармати калібру 75 88 мм з початковою швидкістю бронебійного снаряда 1000 м / с про бивали будь-яке місце броньовий захисту наших середніх і важких танків, за винятком верхньої лобової броні ганка ІС-2.
У всіх німецьких статутах, пам'ятках і вказівках з питань оборони сказано: "Будь-яка оборона повинна бути, перш за все, протитанкової". Тому оборона будувалася глибоко ешелонованої, щільно насиченою активними протитанковими засобами і досконалою в інженерному відношенні. З метою посилення активних протитанкових засобів і більш ефективного їх використання німці надавали великого значення вибору оборонної позиції. Основними вимогами в цьому випадку була її танконедоступность.
Найбільш вигідними дистанціями ведення вогню по танках зі своєї протитанкової і танкової артилерії виходячи з її бронепробівной здатності німці вважали: 250-300 м для 3,7-см і 5-см гармат; 800-900 м для 7,5-см гармат і 1500 м для 8,8-см гармат. Вести вогонь з великих дистанцій вважалося недоцільним.
На початку війни дистанції обстрілу наших танків, як правило, не перевищували 300 м. З появою гармат калібру 75 і 88 мм з початковою швидкістю бронебійного снаряда 1000 м / с дистанція обстрілу танків значно збільшилася.
Кілька слів варто сказати про дії малокаліберних снарядів. Як вже говорилося вище, всі типи 3,7-4,7-см гармат, що використовувалися німцями, були малоефективні при стрільбі по середнім танкам Т-34. Однак були випадки ураження 3,7-см каліберного снарядами лобової броні веж і корпусу Т-34. Це було пов'язано з тим, що окремі серії танків Т-34 мали некондиционную броню. Але ці винятки тільки підтверджували правило.
Слід зауважити, що досить часто каліберний снаряди калібру 3,7-5 см, а також подкалиберние снаряди, пробивши броню, що не виводили танк з ладу легкі снаряди втрачали більшу частину кінетичної енергії і не могли завдати серйозного збитку. Так, під Сталінградом на один виведений з ладу танк Т-34 припадало в середньому 4,9 попадання снарядів. У 1944- 1945 рр. для цього було потрібно 1,5-1,8 попадання, оскільки до цього часу істотно зросла роль великокаліберної протитанкової артилерії.


Певний інтерес представляє і розподіл попадань німецьких снарядів по броньовий захист танка Т-34. Так, в ході Сталінградської битви з 1308 уражених танків Т-34 потрапляння в лоб отримали 393 танка, т. Е. 30%, в борт - 835 танків, т. Е. 63,9%, і в корму - 80 танків, т . е. 6,1%. Під час заключного етапу війни - Берлін ської операції - у 2-ї Гвардійської танкової армії були підбиті 448 танків, з них в лоб вражені 152 (33,9%), в бік - 271 (60,5%) і в корму - 25 (5,6%).
Якщо відкинути квасний патріотизм, то слід сказати, що німецькі протитанкові гармати були найефективнішими в роки Другої світової війни і з успіхом дійство вали на всіх фронтах від Нормандії до Сталінграда і від Кольського півострова до лівійських пісків. Успіх німецької протитанкової артилерії можна пояснити в першу чергу вдалими конструктивними рішеннями при проектуванні снарядів і знарядь, відмінною підготовкою і стійкістю їх розрахунків, тактикою застосування протитанкових гармат, наявністю першокласних прицілів, високою питомою вагою САУ, а також високою надійністю і високою прохідністю артилерійських тягачів.
